রিং কোর টাইপ কারেন্ট ট্রান্সফরমার



একটি রিং কোর টাইপ কারেন্ট ট্রান্সফরমার (এটিকে টরয়েডাল কারেন্ট ট্রান্সফরমারও বলা হয়) হল এক ধরণের যন্ত্র ট্রান্সফরমার যা এর ডোনাট-আকৃতির (টোরয়েডাল) কোর দ্বারা চিহ্নিত করা হয় যার চারপাশে সেকেন্ডারি উইন্ডিং সমানভাবে বিতরণ করা হয়। প্রাথমিক পরিবাহী কেন্দ্রের গর্তের মধ্য দিয়ে যায়, এটি একটি "উইন্ডো-টাইপ" বা "থ্রু-টাইপ" ট্রান্সফরমার তৈরি করে।



মূল নকশা বৈশিষ্ট্য এবং নির্মাণ

কম্পোনেন্ট	বর্ণনা
টরয়েডাল কোর	বিশেষ চৌম্বকীয় পদার্থ থেকে তৈরি একটি ক্রমাগত রিং-আকৃতির কোর।
সেকেন্ডারি উইন্ডিং	তারের অনেকগুলো বাঁক মূলের পুরো পরিধির চারপাশে সমানভাবে ক্ষতবিক্ষত।
প্রাথমিক কন্ডাক্টর	তারের বা বাসবার পরিমাপ করা হচ্ছে, যা কেন্দ্রের গর্তের মধ্য দিয়ে যায় (একক-পালা প্রাথমিক হিসাবে কাজ করে)।
অন্তরণ/ঘের	সাধারণত রজনে পাত্রে রাখা হয় বা সুরক্ষা এবং নিরোধকের জন্য প্লাস্টিকের আবাসনে আবদ্ধ থাকে।



রিং কোর ডিজাইনের সুবিধা

উচ্চ নির্ভুলতা এবং রৈখিক প্রতিক্রিয়া

প্রতিসম, অবিচ্ছিন্ন মূল পথ চৌম্বকীয় প্রবাহের ফুটোকে কমিয়ে দেয়।

ইউনিফর্ম উইন্ডিং ডিস্ট্রিবিউশন উইন্ডিং ক্যাপ্যাসিট্যান্স এবং স্ট্রে লস হ্রাস করে।



চমৎকার কোর দক্ষতা

বন্ধ-লুপ ডিজাইন চৌম্বকীয় প্রবাহের জন্য একটি ক্রমাগত, কম-অনিচ্ছার পথ প্রদান করে।

এটি ই-I বা C{1}}কোরের তুলনায় ছোট শারীরিক আকারের সাথে উচ্চ নির্ভুলতার অনুমতি দেয়।



প্রাকৃতিক রক্ষাকবচ

টরয়েডাল আকৃতিটি অন্তর্নিহিতভাবে মূলের মধ্যে চৌম্বক ক্ষেত্র ধারণ করে।

এটি বাহ্যিক ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI) হ্রাস করে এবং তাদের বাহ্যিক ক্ষেত্রের প্রতি কম সংবেদনশীল করে তোলে।



কমপ্যাক্ট এবং লাইটওয়েট

একটি প্রদত্ত ভলিউমের মধ্যে মূল উপাদান এবং ঘুরার পরিমাণ সর্বাধিক করে।



অ্যাপ্লিকেশন

রিং কোর সিটিগুলিকে চাহিদাযুক্ত অ্যাপ্লিকেশনগুলিতে অগ্রাধিকার দেওয়া হয় যেখানে নির্ভুলতা এবং কর্মক্ষমতা সর্বাধিক:

যথার্থ রাজস্ব পরিমাপ (ইউটিলিটি গ্রেড, ক্লাস 0.2S, 0.5S)

পাওয়ার কোয়ালিটি অ্যানালাইজার এবং এনার্জি ম্যানেজমেন্ট সিস্টেম

প্রতিরক্ষামূলক রিলেইং (যখন উপযুক্ত মূল স্যাচুরেশন বৈশিষ্ট্যের সাথে ডিজাইন করা হয়)

গ্রাউন্ড ফল্ট সনাক্তকরণ

লিকেজ কারেন্ট মনিটরিং

উচ্চ-ফ্রিকোয়েন্সি পাওয়ার কনভার্সন (ফেরাইট কোর সহ)



সারাংশ

রিং কোর কারেন্ট ট্রান্সফরমার বেশিরভাগ AC বর্তমান পরিমাপ অ্যাপ্লিকেশনের জন্য কর্মক্ষমতা, খরচ এবং আকারের একটি সর্বোত্তম ভারসাম্য উপস্থাপন করে। এর টরয়েডাল ডিজাইন চৌম্বকীয় দক্ষতা, নির্ভুলতা এবং ফর্ম ফ্যাক্টরের অন্তর্নিহিত সুবিধা প্রদান করে, যা এটিকে বিশ্বব্যাপী বৈদ্যুতিক সিস্টেমে পাওয়া সবচেয়ে বিস্তৃত ধরণের সিটিতে পরিণত করে।









RS-50 সিরিজ হল একটি উচ্চ-পারফরম্যান্স, রিং কোর টাইপ কারেন্ট ট্রান্সফরমার (CT) যা কম-ভোল্টেজ অ্যাপ্লিকেশনে শক্তিশালী এবং নির্ভুল বৈদ্যুতিক কারেন্ট পরিমাপের জন্য তৈরি। এটি আদর্শভাবে শিল্প কারখানা, বাণিজ্যিক ভবন এবং ইউটিলিটি সাবস্টেশনে শক্তি মিটারিং, পাওয়ার মনিটরিং এবং প্রতিরক্ষামূলক রিলে সিস্টেমের জন্য উপযুক্ত। দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং অপারেশনাল নিরাপত্তা নিশ্চিত করতে এই সিরিজটি উন্নত উপাদান বিজ্ঞানের সাথে একটি উচ্চতর যান্ত্রিক নকশাকে একত্রিত করে।



বিস্তারিত মূল বৈশিষ্ট্য এবং সুবিধা



1. শক্তিশালী স্ক্রু-সর্বোচ্চ নির্ভরযোগ্যতার জন্য সেকেন্ডারি টার্মিনাল টাইপ করুন



সুরক্ষিত সংযোগ: স্ক্রু-টাইপ সেকেন্ডারি টার্মিনালগুলি একটি কম্পন-প্রতিরোধী, গ্যাস-আঁটসাঁট সংযোগ প্রদানের জন্য তৈরি করা হয়৷ এই নকশাটি সময়ের সাথে শিথিল হওয়া রোধ করে, যা একটি কম-প্রতিরোধের যোগাযোগের পথ বজায় রাখার জন্য এবং সঠিক পরিমাপ এবং সুরক্ষার জন্য প্রয়োজনীয় ক্রমাগত, উচ্চ-বিশ্বস্ততার সংকেত অখণ্ডতা নিশ্চিত করার জন্য গুরুত্বপূর্ণ।



ইনস্টলেশন ও রক্ষণাবেক্ষণের সহজতা: এই টার্মিনাল টাইপ স্ট্যান্ডার্ড রিং বা কাঁটাচামচ লাগানোর ব্যবস্থা করে, সাধারণ সরঞ্জামগুলির সাথে দ্রুত এবং সহজবোধ্য তারের জন্য অনুমতি দেয়। এই বৈশিষ্ট্যটি উল্লেখযোগ্যভাবে ইনস্টলেশনের সময় হ্রাস করে, ভবিষ্যতের রক্ষণাবেক্ষণকে সহজ করে এবং তারের ত্রুটির ঝুঁকি কমিয়ে দেয়।



বর্ধিত অপারেটর নিরাপত্তা: টার্মিনাল ব্লক সম্পূর্ণরূপে উত্তাপযুক্ত এবং প্রায়ই একটি প্রতিরক্ষামূলক কাফন বা রিসেসড নকশা বৈশিষ্ট্যযুক্ত। এটি লাইভ যন্ত্রাংশের সাথে দুর্ঘটনাজনিত যোগাযোগ প্রতিরোধ করে, ইনস্টলেশন এবং সার্ভিসিংয়ের সময় কর্মীদের নিরাপত্তা নিশ্চিত করে।



2. অপ্টিমাইজ করা প্রাথমিক বর্তমান পরিসর (300A থেকে 800A)



বহুমুখী অ্যাপ্লিকেশন কভারেজ: 300A থেকে 800A পর্যন্ত প্রাথমিক বর্তমান রেটিং সহ, RS-50 সিরিজটি প্রধান বিতরণ ফিডার, বড় মোটর সার্কিট, এবং মাঝারি থেকে বড় আকারের বৈদ্যুতিক সিস্টেমে অন্যান্য উচ্চ-লোড অ্যাপ্লিকেশনগুলি পর্যবেক্ষণের জন্য পুরোপুরি উপযুক্ত৷



রিং কোর (উইন্ডো-টাইপ) ডিজাইন: টরয়েডাল, বা রিং-আকৃতির, কোর এই ডিজাইনের একটি বৈশিষ্ট্য। এটি চমৎকার চৌম্বকীয় সার্কিট দক্ষতা প্রদান করে, যার ফলে নিম্ন পর্যায়ের ত্রুটি এবং অন্যান্য মূল আকারের তুলনায় উচ্চতর পরিমাপের নির্ভুলতা। একটি উইন্ডো-টাইপ CT হিসাবে, এটি কেন্দ্রীয় অ্যাপারচারের মধ্য দিয়ে বিদ্যমান প্রাথমিক কন্ডাক্টর (তারের বা বাসবার) পাস করে সহজে পুনরুদ্ধার করার অনুমতি দেয়।



কাস্টমাইজযোগ্য অনুপাত: কার্যকরী রূপান্তর অনুপাত সহজে উইন্ডোর মধ্য দিয়ে প্রাথমিক কন্ডাকটরটিকে একাধিকবার লুপ করে অভিযোজিত করা যেতে পারে, একটি ভিন্ন সিটি মডেলের প্রয়োজন ছাড়াই নির্দিষ্ট অ্যাপ্লিকেশনের চাহিদা মেটাতে নমনীয়তা প্রদান করে।



3. একটি স্বয়ং সম্পূর্ণরূপে আবদ্ধ-V0-রেটেড ঘের নির্বাপণ



অতুলনীয় পরিবেশগত সুরক্ষা: "সম্পূর্ণভাবে আবদ্ধ" নকশা একটি উচ্চ-গ্রেড এনক্যাপসুলেশন প্রক্রিয়াকে নির্দেশ করে৷ এটি হারমেটিকভাবে সংবেদনশীল কোর এবং উইন্ডিংগুলিকে সিল করে, এর বিরুদ্ধে উচ্চতর সুরক্ষা প্রদান করে:



আর্দ্রতা, ধুলো এবং ক্ষয়কারী: অভ্যন্তরীণ অবক্ষয় রোধ করা এবং কঠোর পরিবেশে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করা।



যান্ত্রিক চাপ এবং প্রভাব: পরিবহন এবং ইনস্টলেশনের কঠোরতা সহ্য করার জন্য কাঠামোগত অখণ্ডতা প্রদান করা।



টেম্পারিং: ক্রমাঙ্কন অখণ্ডতা বজায় রাখার জন্য অভ্যন্তরীণ উপাদানগুলি সুরক্ষিত করা।



অগ্নি নিরাপত্তার সর্বোচ্চ স্তর: ঘেরটি এমন একটি উপাদান থেকে তৈরি করা হয়েছে যা UL 94 V-0 মান-স্ব-নির্বাপক প্লাস্টিকের জন্য সবচেয়ে কঠোর রেটিং মেনে চলে৷



আগুন নিয়ন্ত্রণ: বাহ্যিক আগুন বা গুরুতর অভ্যন্তরীণ ত্রুটির ক্ষেত্রে, উপাদানটি শিখা প্রচার করবে না। ইগনিশন উত্সটি সরানোর পরে 10 সেকেন্ডের মধ্যে এটি জ্বলতে বন্ধ করবে।



নন-ফোঁটা: উপাদানটি জ্বলন্ত ফোঁটা তৈরি করতে প্রতিরোধ করে, যার ফলে বৈদ্যুতিক প্যানেলের মধ্যে অন্যান্য উপাদানগুলিতে আগুনের বিস্তার রোধ করে। সুইচগিয়ার সমাবেশের সামগ্রিক অগ্নি প্রতিরোধ ক্ষমতা বাড়ানোর জন্য এটি একটি গুরুত্বপূর্ণ নিরাপত্তা বৈশিষ্ট্য।



পণ্য বিশেষ উল্লেখ

• মান: IEC 61869-2 মেনে চলে।

• যথার্থতা: নির্ভুলতা পরিমাপের জন্য ক্লাস 0.5 এবং 1।

• বোঝা: মিটার, রিলে এবং ট্রান্সডুসারের সাথে মেলে 5, 10, 15 VA।

• ভোল্টেজ: LV সিস্টেমের জন্য 0.72kV / 1kV পর্যন্ত রেট করা হয়েছে।

• ফ্রিকোয়েন্সি: 50/60 Hz সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।



সারাংশ

RS-50 সিরিজের রিং কোর কারেন্ট ট্রান্সফরমার হল একটি প্রিমিয়াম সলিউশন যা আপোষহীন সংযোগ নির্ভরযোগ্যতা, একটি গুরুত্বপূর্ণ বর্তমান পরিসর জুড়ে সুনির্দিষ্ট কর্মক্ষমতা এবং সম্পূর্ণরূপে আবদ্ধ, অগ্নি-প্রতিরোধী ডিজাইনের মাধ্যমে ব্যতিক্রমী নিরাপত্তা প্রদান করে। এটি ইঞ্জিনিয়ার এবং সিস্টেম ইন্টিগ্রেটরদের জন্য সর্বোত্তম পছন্দ যারা সমালোচনামূলক বৈদ্যুতিক অবকাঠামোর জন্য একটি টেকসই, নিরাপদ এবং সঠিক উপাদানের দাবি করে।



পরামিতি

মডেল	অনুপাত (A)		বোঝা (VA)
			ক্লাss:0.5	ক্লাস: 1.0
RS-50	300/5	10			15
RS-50	400/5	15			15
RS-50	500/5	15			20
RS-50	600/5	15			20
RS-50	800/5	20			20

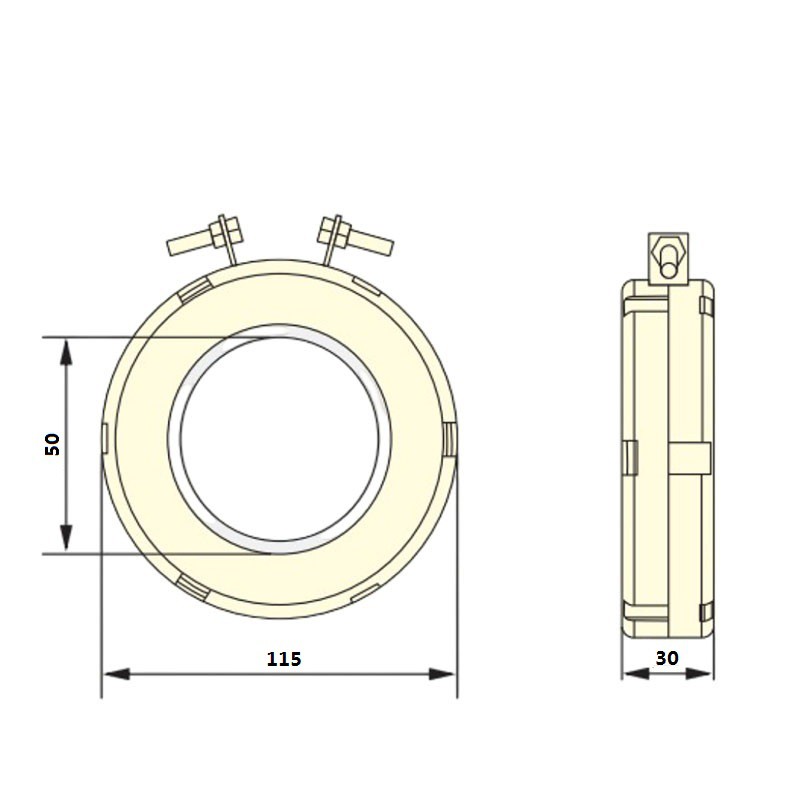

মাত্রা (মিমি)
